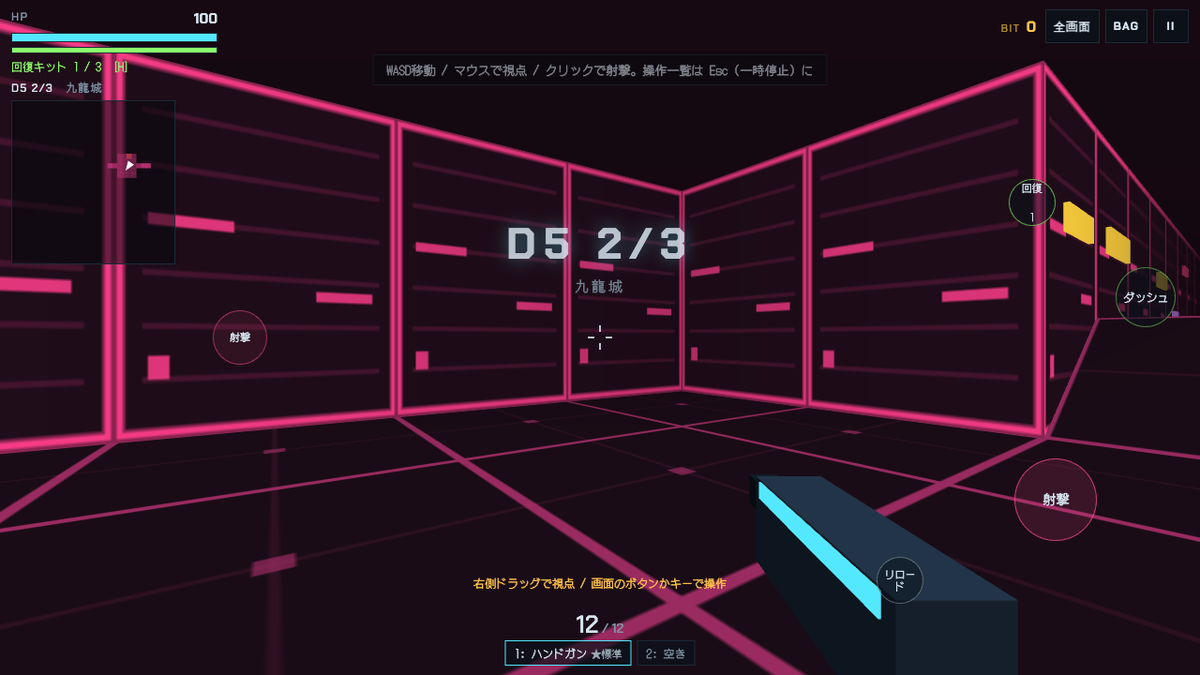

で紹介した Sector Dive Extended の、中身の話。 three.js で作ったブラウザのFPSで、スマホでも遊べる。ステージの種類はセクターと呼んでいて、九龍城の路地やショッピングモールなど8つある。 作り直しでは、ステージを何階もある建物にした。その建物をどう作ったかと、スマホでも動くように軽くしたところを書いていく。
階の作り
1つの階は、1辺4mのマス目(タイル)を敷き詰めた平面になっている。壁もマス1つを丸ごと使う。 マスごとに床の高さを持っている。壁のほかは、歩けるか、敵が通れるか、敵からプレイヤーが見えるかを、この高さを比べて決めている。
- 0.7m より高い段差は登れない。降りるのは自由。これはプレイヤーも敵も同じで、敵はこの決まりで通れるマスをたどって動く
- 間にあるマスの床が敵の視線より高ければ、敵からプレイヤーは見えない
建物は、この階を3〜5枚重ねて、階段とエレベーターでつないだもの。
モールのフードコートは、床を 0.5m ずつ2段下げた広場にしている。真ん中は周りより 1m 低いけど、どの段差も 0.7m より小さいので、そのまま歩いて降りて登れる。


同じ建物を作り直す

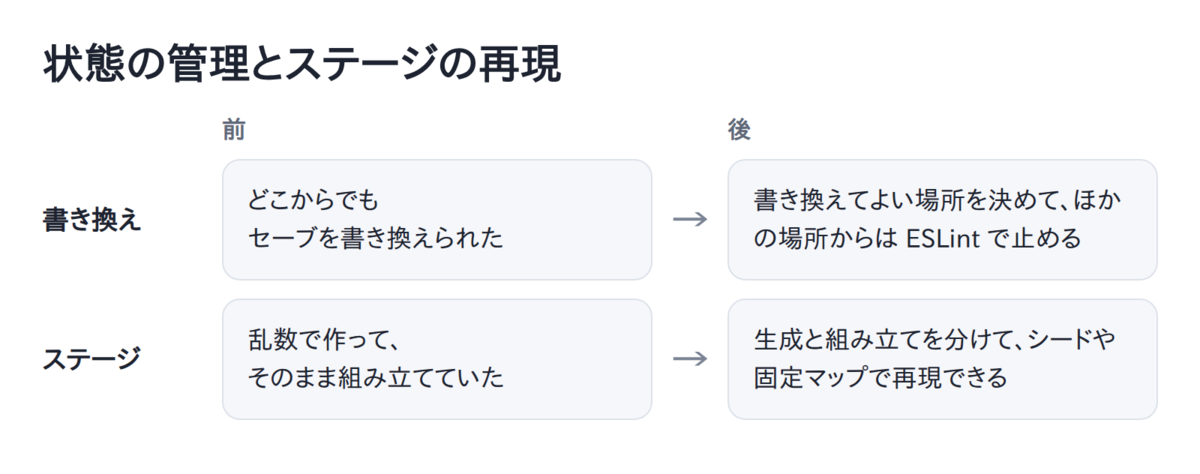

建物は、1つのシードから全部の階をまとめて作っている。渡された乱数から生成の処理をするようにしているので、シードが同じなら同じ建物になる。 中断したときも、建物そのものではなくシードを保存して、再開するときに作り直している。
これはテストでも使っている。8セクター × 3シードの24棟を作って、各階の形や順路から1つのハッシュ値を出し、期待値としてテストに書いておく。
- 作りを変えないはずのリファクタでは、ハッシュ値が変わらなければ同じ建物ができている
- 建物の作りをわざと変えたときは、期待値を新しいハッシュ値に書き換える
モールでは、広い店の部屋がスカスカに見えたので、部屋の真ん中に服屋のラックやカフェのカウンターのような遮蔽物を足した。 このときは足した分を専用の乱数で引いて、ほかのセクターが前と同じ建物のままなのを確かめた。
窓と中庭
建物の窓から、外の景色や中庭が見えるようにしたかった。 ただ、壁はマス1つ分なので厚みが4mある。穴を開けると、窓というより4mの穴に見えてしまう。
そこで、壁に穴は開けずに、壁の面にガラスの板を貼っている。板そのものは何も描かず、ステンシルに印を付けるだけ。ステンシルは、画面の点ごとに印を付けておいて、あとで印の所にだけ描けるようにする仕組みだ。そのあとで、印の付いた所にだけ外の景色を描く。 こうすると、窓の向こうがずっと遠くにあるように見える。


旧市街ビル群と廃墟街では、建物の真ん中に、上の階まで吹き抜けになった中庭がある。窓の向こうがこの中庭になっていることもあって、その場合は中庭の複製を窓の向こうに置き、窓越しに見える所だけを描いている。 本物の中庭のほうは、すぐ近くにいるときか、窓越しではなく直接見えるときだけ描く。

壁ぎわの小物
遊んでいて、内装のゴミゴミ感が足りないと感じていた。そこで、壁ぎわに物を置いていく共通の処理を作った。 床のタイルを全部見て、壁に面した所と天井の下を集め、層ごとに乱数を引いて物を重ねて置く。層は、足もとのガラクタの山、屋台や棚などの作り付け、壁沿いの配管と配線、天井の下を渡る配線、路地の裸電球など。
九龍城で作ったあと、ほかのセクターでも使えるようにした。セクターごとに渡すのは、主に置く物の絵と、部屋と路地それぞれで壁の何割に物を置くか。

軽くする
建物や小物を足していくと、そのぶん重くなる。 重さの目安には、2つの数を使った。1フレームのあいだに描く命令を出す回数(描画の回数)と、描く三角形の数だ。3Dの物は小さい三角形を組み合わせてできているので、三角形が多いほど描くのに時間がかかる。 この2つを開発用画面に出すようにして、削る前にまず測るようにした。

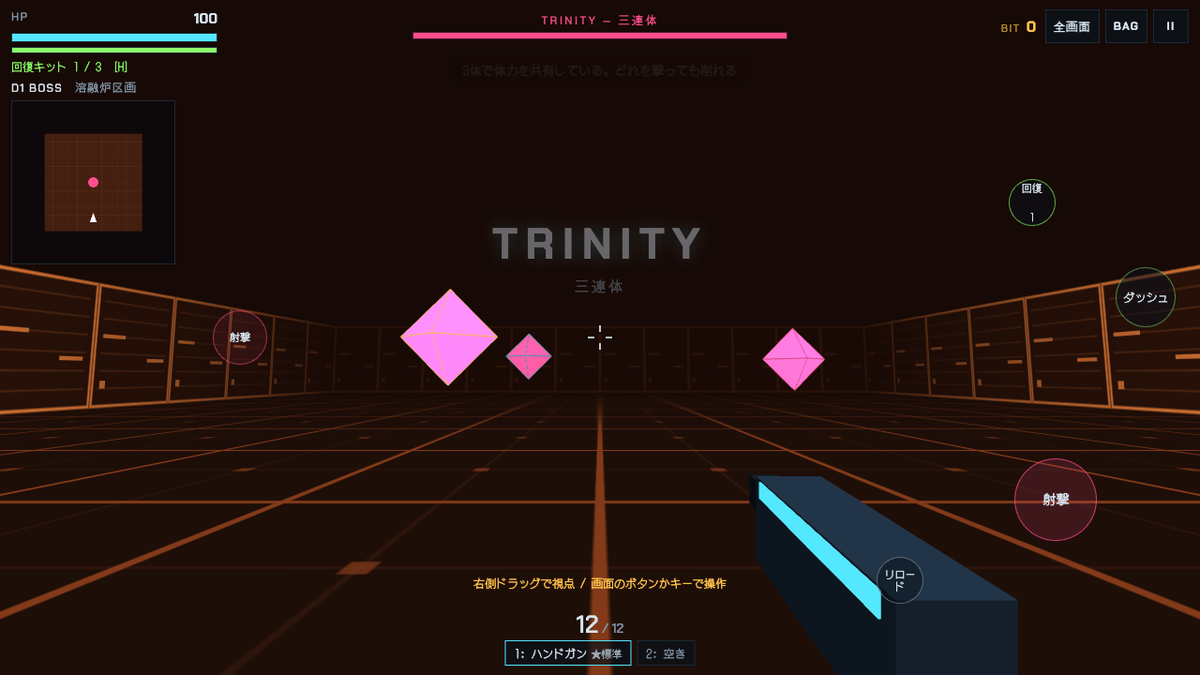

測ってみると、思い込みと違うこともあった。窓のあるステージが重いと感じていたけど、実際は窓の無い溶融炉区画のほうが重い条件もあった。
描画の回数を減らす
やったことと、それぞれ効いた場面での回数はこのくらい。行ごとに測った場面が違うので、足し合わせる数ではない。数字は、敵の行のほかはヘッドレスの Chrome で測ったもの。
| やったこと | 描画の回数 |
|---|---|
| 敵の部品を材質ごとにまとめる | 敵1体あたり。32 → 7、58 → 25 など種類によって差異あり |
| エレベーターでつながる階は、乗っている間だけ描く | 289 → 152 |
| 本物の中庭は、見えるときだけ描く | 377 → 266 |
| 中庭のベランダの手すりと橋を、材質ごとにまとめて描く | 271 → 198 |
| 閉まったドアの向こうにしか無い物は描かない | 283 → 150 |
色だけで描いている小物も、階ごとに1つにまとめて描いている。 まとめきれずに残ったのは、絵を貼った小物。絵ごとに種類が分かれるので、まとめるには、絵を1枚の大きい画像に並べたもの(テクスチャアトラス)が要る。 次に絵を使って小物を作るときは、最初からテクスチャアトラスで描くのも選択肢に入れておきたい。
三角形の数を減らす
同じ形の物がたくさんあるときは、three.js の InstancedMesh でまとめて1回で描いている。ただ、使っている three.js(r128)では、まとめた物が画面の外にあっても全部描いてしまう。 まとめるほど描画の回数は減るけど、画面に映らない三角形まで描くことになる。
そこで、階を 8×8 マスの区画に分けた。 たとえば同じ形の物が階に100個あるとき、今までは100個まとめて1回で描いていた。これを区画ごとにまとめ直して、画面に入っている区画の分だけを描く。 その代わり、描画の回数は増える。その形の物が画面に入っている5つの区画に散らばっていれば、1回で済んでいたものが5回になる。
物の形は何種類もあるので、最初に全部を区画に分けたら、描画の回数が最大で2倍になった。 なので、区画に分けるのは三角形が多い形(1つの階で合計 3000 以上)だけにした。三角形が少ない形は、今までどおり階まるごと1回で描いている。

測った場面では、描画の回数はほぼそのまま(335 → 342)で、描く三角形が25.4万から9.5万に減った。
ほかに
HP・スタミナのバーやボスの体力などの画面の表示は、値が変わったときだけ書き直すようにした。元は値が同じでも毎フレーム書き直していた。
スマホの 120Hz の画面だと、120 出る所と 60〜100 に落ちる所があって、戦闘中に重いと操作が滑る感じがあった。そこで、スマホは1秒に60フレームまでに揃えた。
まとめ
- 1つの階はマス目と床の高さで持っていて、段差も見通しも高さを比べて決めている
- 建物は1つのシードから作るので、中断からの再開もテストも、同じ建物を作り直して済ませている
- 窓は壁に穴を開けず、ステンシルで外の景色や中庭を見せている
- 重くなったぶんは、描画の回数と三角形の数を測ってから削った
